nata1 Опубліковано: 7 квітня 2013 Поділитись Опубліковано: 7 квітня 2013 Господа, кто разбирается в электрике, прошу помочь найти аргументы для РЭС. Опишу свою проблему: Позавчера ездила в РЭС со своей схемой вводного щита, показывала ее работнику, который будет принимать щит. Он сказал, что ПЕН надо завести прямо в счетчик, чего я делать не хочу. И еще, что моя ГЗШ никуда не годится, что в щите должно быть две отдельные шины. Я пыталась с ним спорить, но … броня крепка. Я в ступоре! Помогите мне найти аргументы и отстоять свою схему. Или, может быть, я в чем-то ошибаюсь, и не так страшно сделать так, как требует РЭС? Посилання на коментар Поділитися на інших сайтах More sharing options...
Aleks_Gomel Опубліковано: 7 квітня 2013 Поділитись Опубліковано: 7 квітня 2013 nata1, даже если Вам удасться отстоять поключение PEN к ГЗШ (что вполне реально, т.к. место подкючения N счетчика на ГЗШ пломбируется), то создать отдельную шину для Nрабочих Вам придется. ЗЫ: Советую алюминиевый PEN для подключения в медную ГЗШ опрессовать во втулку или наконечник. Посилання на коментар Поділитися на інших сайтах More sharing options...
gerasim_76 Опубліковано: 7 квітня 2013 Поділитись Опубліковано: 7 квітня 2013 И еще, что моя ГЗШ никуда не годится, что в щите должно быть две отдельные шины. Я пыталась с ним спорить, но … броня крепка. Я в ступоре! Помогите мне найти аргументы и отстоять свою схему. Или, может быть, я в чем-то ошибаюсь, и не так страшно сделать так, как требует РЭС? с броней у него все впорядке, так как шина не годится точно..) нужно две. А шина для рабочих нулей должна быть еще и изолирована от корпуса щита. Посилання на коментар Поділитися на інших сайтах More sharing options...
nata1 Опубліковано: 7 квітня 2013 Автор Поділитись Опубліковано: 7 квітня 2013 nata1, даже если Вам удасться отстоять поключение PEN к ГЗШ (что вполне реально, т.к. место подкючения N счетчика на ГЗШ пломбируется), то создать отдельную шину для Nрабочих Вам придется. ЗЫ: Советую алюминиевый PEN для подключения в медную ГЗШ опрессовать во втулку или наконечник. А такая шина подойдет? Перемычка ведь между шинами в системе заземления TNCS нужна? Для СИПА купила наконечники алюминиево-медные под опрессовку. Посилання на коментар Поділитися на інших сайтах More sharing options...

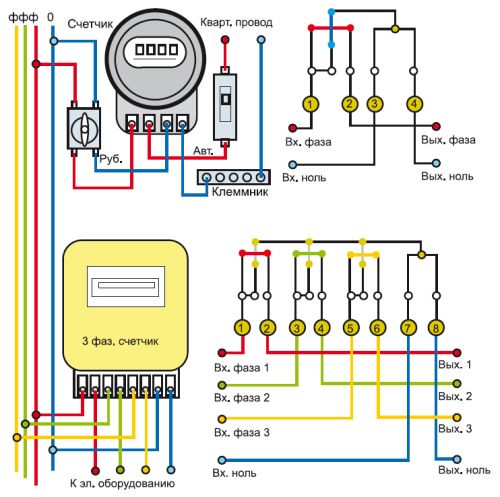

karapuz74 Опубліковано: 7 квітня 2013 Поділитись Опубліковано: 7 квітня 2013 подкючения N счетчика на ГЗШ пломбируется Уверены? В стандартном щите сделать это невозможно. Пломбируется автомат и счетчик.Да и зачем все PEN соединения делать недоступными для контроля? ПЕН надо завести прямо в счетчик, чего я делать не хочу А прийдется перехотеть. Схема подключения счетчика предусматривает включение рабочего входящего "0" в 7 клемму, а выходящего в 8 клемму. Посилання на коментар Поділитися на інших сайтах More sharing options...
nata1 Опубліковано: 7 квітня 2013 Автор Поділитись Опубліковано: 7 квітня 2013 с броней у него все впорядке, так как шина не годится точно..) нужно две. А шина для рабочих нулей должна быть еще и изолирована от корпуса щита. Считала, что во вводном щите на участке может быть одна шина ГЗШ, или две, содиненные между собою перемычкой. А вот в щите дома только две отдельные шины N и PE. Добавлено через 3 минуты Уверены? В стандартном щите сделать это невозможно. Пломбируется автомат и счетчик.Да и зачем все PEN соединения делать недоступными для контроля? А прийдется перехотеть. Схема подключения счетчика предусматривает включение рабочего входящего "0" в 7 клемму, а выходящего в 8 клемму. Вы же сами пишите рабочего "0". А PEN - совмещенный рабочий и защитный "0". Кстати, схема подключения счетчика другая. Посилання на коментар Поділитися на інших сайтах More sharing options...
gerasim_76 Опубліковано: 7 квітня 2013 Поділитись Опубліковано: 7 квітня 2013 Считала, что во вводном щите на участке может быть одна шина ГЗШ, или две, содиненные между собою перемычкой. А вот в щите дома только две отдельные шины N и PE. тогда уберите с шита УЗО, работать оно не будет..УЗО поставите уже в доме в щите...в вводном щите у Вас будет схема ТТ..тогда и отпадает необходимость 5-ти жильных кабелей) Разделение на РЕ и N организуете в щите дома. Посилання на коментар Поділитися на інших сайтах More sharing options...
nata1 Опубліковано: 7 квітня 2013 Автор Поділитись Опубліковано: 7 квітня 2013 тогда уберите с шита УЗО, работать оно не будет..УЗО поставите уже в доме в щите...в щите у Вас будет схема ТТ..тогда и отпадает необходимость 5-ти жильных кабелей) Разделение на РЕ и N организуете в щите дома. В щите стоит не УЗО, а диф.автомат сугубо для розетки щита. Участок пока пустой, розетка нужна для стройки. Посилання на коментар Поділитися на інших сайтах More sharing options...
gerasim_76 Опубліковано: 7 квітня 2013 Поділитись Опубліковано: 7 квітня 2013 тогда делите шины...без вариантов хотя, нет, сейчас по такой схеме розетка(только розетка) будет работать... Посилання на коментар Поділитися на інших сайтах More sharing options...

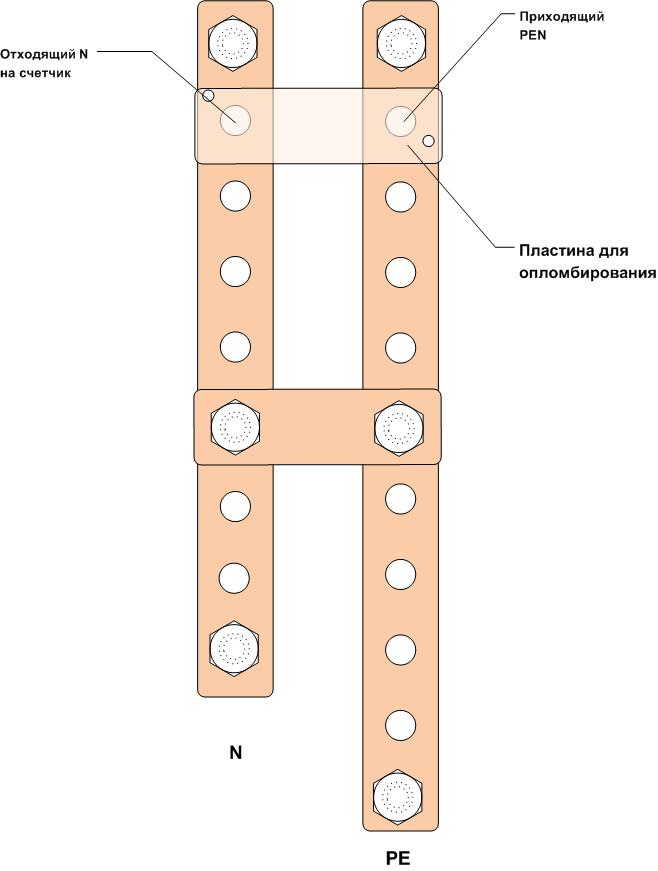

nata1 Опубліковано: 7 квітня 2013 Автор Поділитись Опубліковано: 7 квітня 2013 тогда делите шины...без вариантов Скажите, рисунок шины из поста №4 правильный? Посилання на коментар Поділитися на інших сайтах More sharing options...
gerasim_76 Опубліковано: 7 квітня 2013 Поділитись Опубліковано: 7 квітня 2013 Скажите, рисунок шины из поста №4 правильный? ну как сказать) рисунок может и правильный(для некоторых систем) но обозначения нет) кстати, где Вы его взяли? Посилання на коментар Поділитися на інших сайтах More sharing options...
nata1 Опубліковано: 7 квітня 2013 Автор Поділитись Опубліковано: 7 квітня 2013 ну как сказать) рисунок может и правильный(для некоторых систем) но обозначения нет) кстати, где Вы его взяли? Нарисовала. Перемычка есть - система TNCS, перемычку убираем - ТТ. Посилання на коментар Поділитися на інших сайтах More sharing options...

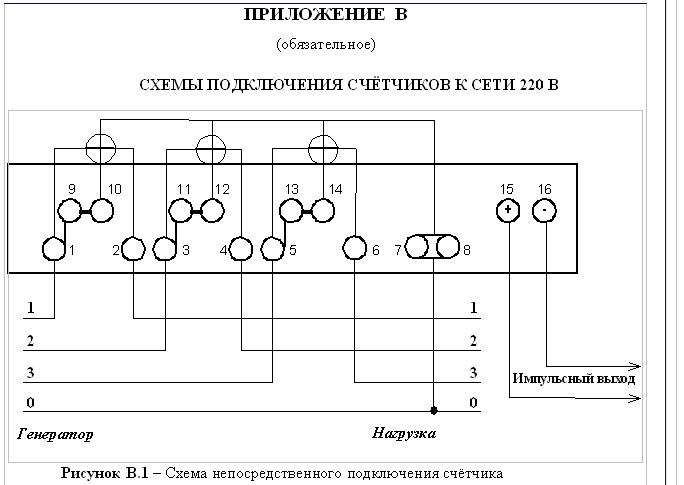

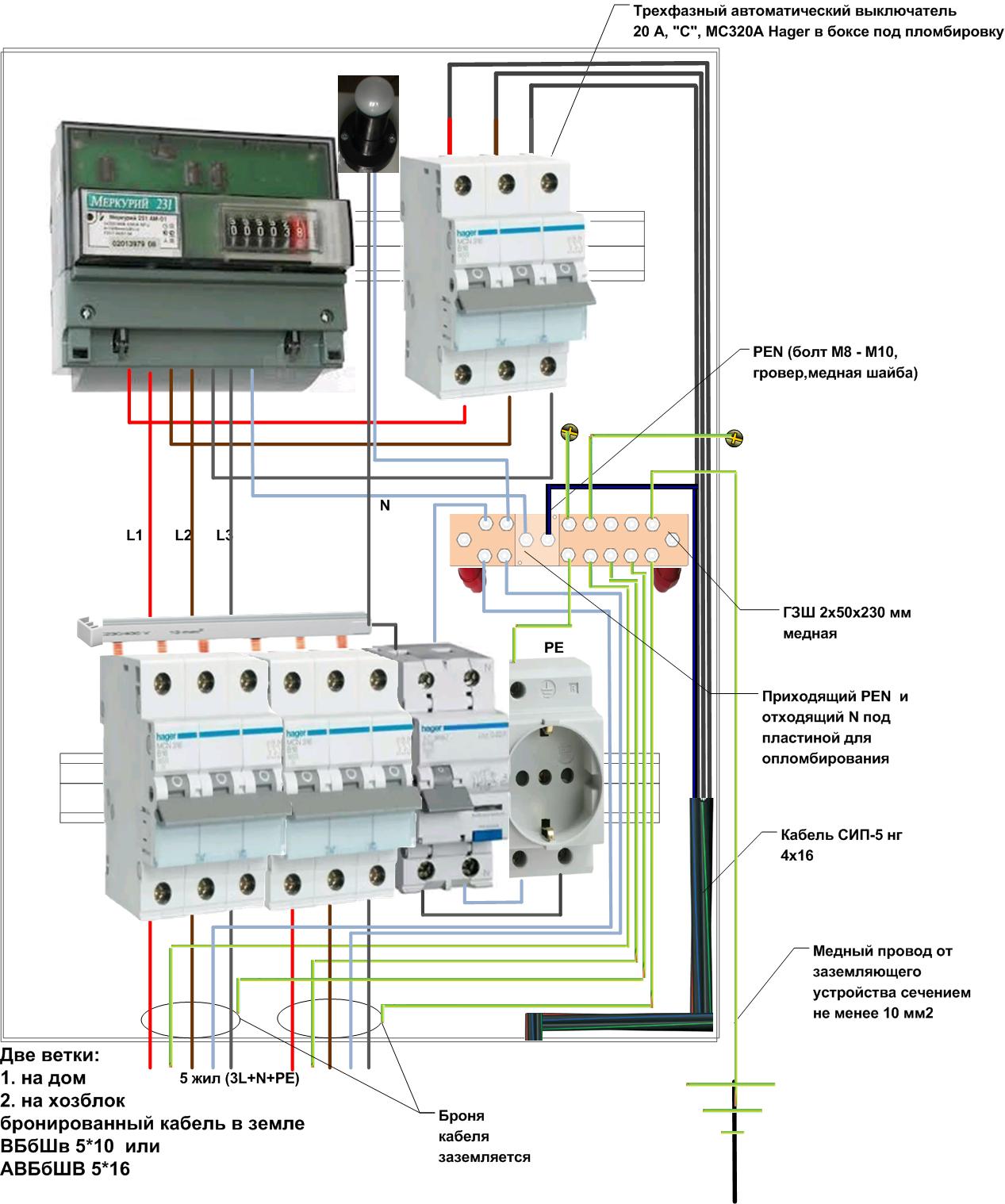

gerasim_76 Опубліковано: 7 квітня 2013 Поділитись Опубліковано: 7 квітня 2013 Посмотрите схему и Вам станет понятно...откуда берется рабочий ноль 1 Посилання на коментар Поділитися на інших сайтах More sharing options...
nata1 Опубліковано: 7 квітня 2013 Автор Поділитись Опубліковано: 7 квітня 2013 Посмотрите схему и Вам станет понятно...откуда берется рабочий ноль Ах, если бы Вы показали мне эту картинку месяца два назад, сколько времени я бы сэкономила. Спасибо большое, очень наглядно. И все требования РЭСа соблюдены. Посилання на коментар Поділитися на інших сайтах More sharing options...
gerasim_76 Опубліковано: 7 квітня 2013 Поділитись Опубліковано: 7 квітня 2013 Это схема из моих проектов..у РЭСа никогда не возникало вопросов) 1 Посилання на коментар Поділитися на інших сайтах More sharing options...
Aleks_Gomel Опубліковано: 7 квітня 2013 Поділитись Опубліковано: 7 квітня 2013 Уверены? В стандартном щите сделать это невозможно. Пломбируется автомат и счетчик.Да и зачем все PEN соединения делать недоступными для контроля? В данном случае задумка с пломбировкой PEN на ГЗШ не моя, а ТС, у нее и спрашивайте. Лично я подобные варианты реализовывал и сдавал в эксплуатацию. Посилання на коментар Поділитися на інших сайтах More sharing options...
gerasim_76 Опубліковано: 7 квітня 2013 Поділитись Опубліковано: 7 квітня 2013 Также хочу обратить внимание на правильный выбор сечения РЕN-проводника и шины PE(ГЗШ)! Он зависит от сечения питающего проводника (который идет от опоры эл.сети) Посилання на коментар Поділитися на інших сайтах More sharing options...
sanykrimea Опубліковано: 7 квітня 2013 Поділитись Опубліковано: 7 квітня 2013 Также хочу обратить внимание на правильный выбор сечения РЕN-проводника и шины PE(ГЗШ)! Ваша схема пригодна только для системы заземления ТТ. PEN там нет. Перемычки от N счётчика до шины РЕ быть не должно 1 Посилання на коментар Поділитися на інших сайтах More sharing options...
Aleks_Gomel Опубліковано: 7 квітня 2013 Поділитись Опубліковано: 7 квітня 2013 gerasim_76, это схема ЩУР для стройплощадки? Посилання на коментар Поділитися на інших сайтах More sharing options...
gerasim_76 Опубліковано: 7 квітня 2013 Поділитись Опубліковано: 7 квітня 2013 Ваша схема пригодна только для системы заземления ТТ. PEN там нет. РEN проводник в этой схеме идет от клеммы счетчика к ГЗШ Добавлено через 1 минуту Ваша схема пригодна только для системы заземления ТТ. PEN там нет. Перемычки от N счётчика до шины РЕ быть не должно согласен, но эту фигню мы уже обсуждали тыщу раз :D, для РЭСа делаем так... Добавлено через 51 секунду gerasim_76, это схема ЩУР для стройплощадки? с чего Вы взяли?) Посилання на коментар Поділитися на інших сайтах More sharing options...
nata1 Опубліковано: 7 квітня 2013 Автор Поділитись Опубліковано: 7 квітня 2013 Ваша схема пригодна только для системы заземления ТТ. PEN там нет. Перемычки от N счётчика до шины РЕ быть не должно Вы хотите сказать, что PEN после счетчика уже им не является? Посилання на коментар Поділитися на інших сайтах More sharing options...
sanykrimea Опубліковано: 7 квітня 2013 Поділитись Опубліковано: 7 квітня 2013 РEN проводник в этой схеме идет от клеммы счетчика к ГЗШ После счётчика PEN нет для РЭСа делаем так... Граница эксплуатационной ответственности РЭС заканчивается на клеммах счётчика - безопасность электроустановки потребителя (по защитным проводникам) не в его компетенции. РЭС обязан выполнять требования производителя счётчика - на клемму N заводится только N, не PEN. Добавлено через 49 секунд Вы хотите сказать, что PEN после счетчика уже им не является? Именно. Смотрите паспорт счётчика - как обозначен проводник на клемму N. Посилання на коментар Поділитися на інших сайтах More sharing options...
gerasim_76 Опубліковано: 7 квітня 2013 Поділитись Опубліковано: 7 квітня 2013 После счётчика PEN нет Граница эксплуатационной ответственности РЭС заканчивается на клеммах счётчика - безопасность электроустановки потребителя (по защитным проводникам) не в его компетенции. РЭС обязан выполнять требования производителя счётчика - на клемму N заводится только N, не PEN. вот почему, я и делаю расчет именно этого куска провода до шины... Посилання на коментар Поділитися на інших сайтах More sharing options...
sanykrimea Опубліковано: 7 квітня 2013 Поділитись Опубліковано: 7 квітня 2013 Вот правильная схема для TN-C-S: И PEN заводится прямо в клемму и ответвление на шину РЕ не проходит через счётчик 1 Посилання на коментар Поділитися на інших сайтах More sharing options...
Aleks_Gomel Опубліковано: 7 квітня 2013 Поділитись Опубліковано: 7 квітня 2013 gerasim_76, - если УЗО №7 - противопожарное (100 или 300 мА), что логично, то розетки во ВРУ (1-но и 3-х фазные) не имеют дифзащиты 30 мА-ной, - если УЗО №7 на утечку в 30 мА, то для 3-х фазной розетки защитным АВ является вводнОй, что абсолютно некомильфо... Посилання на коментар Поділитися на інших сайтах More sharing options...
